HA41 一入四出信號分配器
產品名稱：HA41一入四出信號分配器
產品選型：
主要技術參數：
通道 數
輸入1路信號；輸出4路信號
輸入阻抗
電壓型≥100KΩ 電流型：100Ω
輸出阻抗
電壓型≥10KΩ 電流型≤550Ω
精 度
±0.1～0.2%F.S
溫度系數
<50ppm/℃
環境溫度
-25℃-＋75℃
絕緣電阻
電源/輸入/輸出/4通道間≥100MΩ(500VDC)
絕緣強度
電源/輸入輸出/通道間1500VAC/分
頻率響應
≤2000HZ
電 源
24VDC±10%
外殼材料
尼龍PA.66(阻燃性樹脂)
外形尺寸
寬×高×深＝22.5×99×115mm
整機重量
約160g
安裝導軌
DIN35
消耗功率
＜2W
型 號
說 明
HA41-
一入四出信號分配器
輸入信號
1
0-75mV
2
0-5V
3
0-10V
4
0-250V
5
0-10mA
6
0-20mA
7
4-20mA
8
其它
輸出信號4路
A
B
C
1-5V
D
E
F
H
輸出4路信號可選擇不同信號
功能框圖：

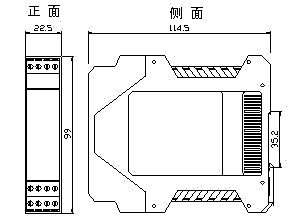

外形尺寸：
應用連線：
